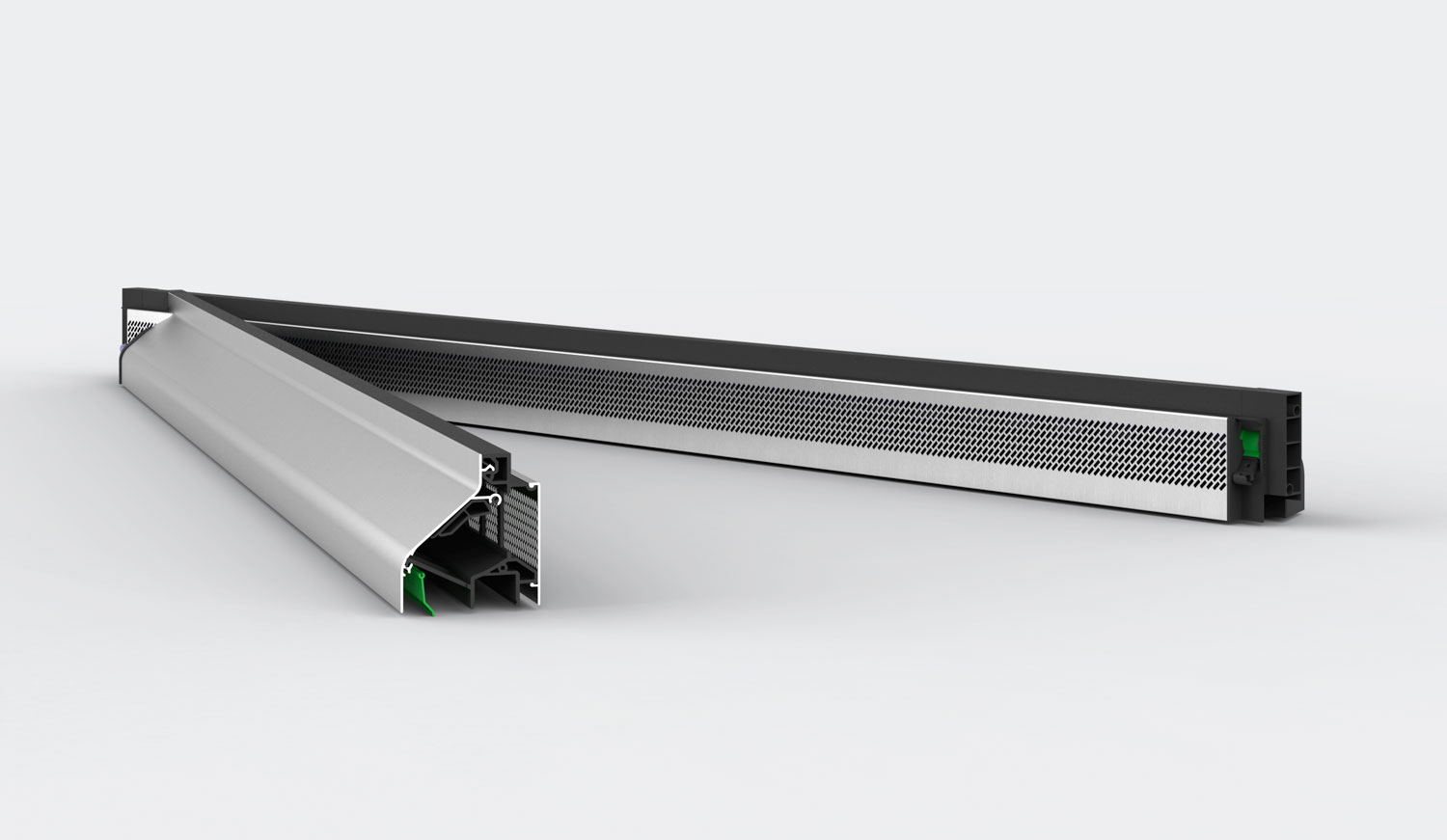

Rejilla de ventilación DucoLine Bicolor 10/17/23
¿Cuál es la versión ZR de una rejilla de ventilación?
La rejilla de ventilación Duco Line está disponible en versión autorregulable (ZR). La rejilla de ventilación ducoline Bicolor 10/17/23 cuenta con una válvula autorreguladora que mantiene el caudal de aire fresco incluso con viento fuerte. La válvula autorreguladora se abre y se cierra mecánicamente, impidiendo la entrada de aire en la vivienda.
¿Cómo se calcula la longitud de la cuadrícula?
Su rejilla de ventilación está fabricada al milímetro. Si planea instalar la rejilla sobre vidrio aislante, reste 6 milímetros al rebaje estrecho. Otra forma de determinar la longitud de la rejilla es usar la abertura de entrada de luz natural y sumar 28 mm.
Reducción de vidrio: 80 mm
Tamaño mínimo de pedido: 200 mm de ancho
Tamaño máximo del pedido: 2500 mm de ancho
Altura de instalación: 95 mm
Canalón de vidrio estándar: 26, 30, 34, 42, 48, 52 mm
Nota: Si pide una rejilla de ventilación con vidrio aislante, asegúrese de restar 80 mm a la altura del vidrio. De lo contrario, la rejilla no encajará.
| Tipo |
Capacidad de ventilación a 1 Pa por m (dm³/s) |
Capacidad de ventilación a 1 Pa por m (con DucoFilter) ( dm3 /s) |
Posición abierta Dn,e,W (C;Ctr) (dB) |
Dne,A posición abierta (dB(A)) |
Posición abierta Dne,Atr (dB(A)) |
Soporte abierto Rq,A,tr |
| DucoLine 10 ‘ZR’ |
10,7 |
9,1 |
29 (-1;-2) |
28 |
27 |
-2,7 |
| DucoLine 17 ‘ZR’ |
17,4 |
14,8 |
28 (-1;-2) |
27 |
26 |
-1,6 |
| DucoLine 23 ‘ZR’ |
22,6 |
19,2 |
26 (0;0) |
26 |
26 |
-0,5 |
